撬裝式氣化站將LNG儲罐、卸車增壓器、空溫氣化器、水浴加熱器、BOG氣化器、減壓計量裝置、加臭裝置及安全放散等設備都集中安裝在一個或多個撬塊上，運到現場可以立刻連接管線并投入使用，方便用戶吊裝、搬運、機動炅活。

　　特點：

　　1. 具有LNG儲存、汽化、調壓、加臭等功能，滿足用戶使用。

　　2. 建站速度快，投資少，便于快速占領市場和轉移 市場，使居民和工業用戶使用上潔凈的天然氣。

　　3. 設備集成度高，占地面積小。

　　4. 適用于無天然氣管網地區的城鎮居民小區用戶、 中小規模工業用戶或有天然氣管網地區居民小區用戶、 中小規模工業用戶的調峰。

　　依據LNG儲氣量與供氣規模通常把撬裝LNG氣化站 分為分體式撬裝LNG氣化站和一體式LNG氣化站。

—、分體式撬裝LNG氣化站

　　1.整套設備分為2個撬體：

　　儲存撬：通常為容積40-15CW的低溫真空絕熱容器。

　　功能撬：把2臺LNG氣化器、增壓/卸車氣化器、 B〇G加熱器、EAG加熱器、水浴加熱器、加臭機等設備 安裝在一個鋼質底座上，設備之間的管道、閥門、儀 表、控制、探測、照明及橋架、支撐等事先預制，集成為固定尺寸的撬裝箱體。

　　2.系統設計

　　2.1儲存撬與功能撬是相對獨立功能體，能組合與拆分，應用靈活。

　　2.2與空浴式氣化器串聯一套水浴式加熱器，以保證供氣平穩。

　　2.3儲罐裝有高低液位報警裝置、壓力高位報警，超壓時自力式調節閥以及安全閥自動排 放罐頂氣體;在儲罐進出口的LNG管線上設有自動切斷閥，當有緊急情況發生時，會自動關 閉閥門，以保證系統的安全。

　　3.工藝流程

　　通過槽車自帶的增壓器或撬裝增壓氣化器給槽車增壓，將LNG送入低溫儲罐。儲罐內的 LNG自流進入空溫式氣化器，在氣化器中，液態天然氣經過與空氣換熱，發生相變，成為常 溫氣體，經過調壓器調壓、流量計計量、加臭機加臭后，進入燃料管道。

　　冬季或氣化器的氣化效率降低.氣化器出口的天然氣溫度達不到 5 ℃ 以上.使用水浴式加熱器.使其溫度達到 15 ℃ 。 LNG 儲罐壓力低于 0 . 3MPa 時，升壓壓力調節閥打開， LNG 進入增壓氣化器氣化把壓力升高到工作壓力; LNG 儲罐壓力高于 O . 6MPa 時，降壓壓力調節閥打開， BOG 經氣化器加熱后進入燃料管道

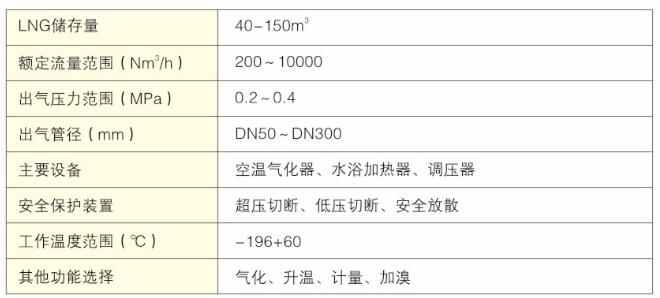

　　設備配置表：

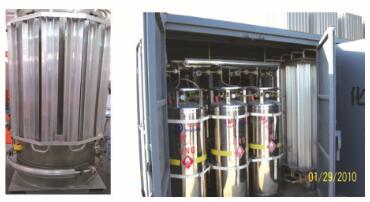

二、一體式撬裝 LNG 氣化站整套設備分為，個撬體，包括 LNG 儲存功能與氣化功能.工藝流程與分體式撬裝 LNG 氣化站完全相同，其結構簡單，移動靈活。

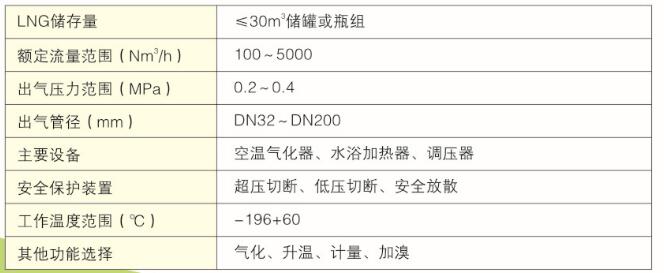

　　設備配置表：
